ZSG0918系列礦用振動篩

ZSG-0918系列礦用振動篩的概述：

0918礦用振動篩(礦用重型振動篩)是ZSG系列中的一種、該設備寬900mm，長1800mm，ZSG系列礦用重型振動篩產品主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途廣泛，是高爐槽、焦化廠、選礦廠常用的篩分機械，該機采用新型能耗低振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。

大漢牌”ZSG系列礦用振動篩采用振動電機做激振源、橡膠彈簧裝置支撐并隔振、高耐磨材質篩板、密封式篩箱等國內外先進技術及先進的自同步振動原理制作而成，具有壽命長、噪音低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等特點；高效重型振動篩適用于燒結炭、自然礦、焦炭及磨料磨具、化工原料等粉粒物料的能篩分，以及脫水、脫介、選煤作業，ZSG系列礦用振動篩(重型振動篩)現已廣泛應用于冶金、礦山、煤炭、建材、化工、醫藥、磨料、糧食等作業。

0918型礦用振動篩工作原理：

0715型礦用振動篩篩體依靠兩臺相同的臥式振動電機做相反方向自同步旋轉，從而使整個篩機在減振彈簧的支承下做直線振動，物料受激振力而周期性向前拋出一個射程，物料落下時小于篩孔的物料透篩而落到下層，物料在篩網表面的運動軌跡為拋物運動，由于這種周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成物料的篩分作業。

0918礦用振動篩(重型振動篩)主要特點:

1.體積小,篩分能力大；

2.重量輕,便于安裝及工藝布置；

3.能耗少,可節約大量能源；

4.價格低,備件量極少；

5.結構簡單,造型美觀；

6.篩網由小塊拼裝,且更換極為簡便。

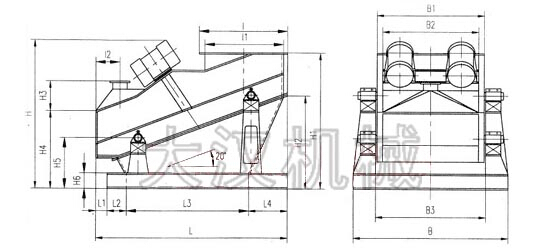

0918型礦用振動篩外形示意圖：

0918型礦用振動篩技術參數表：

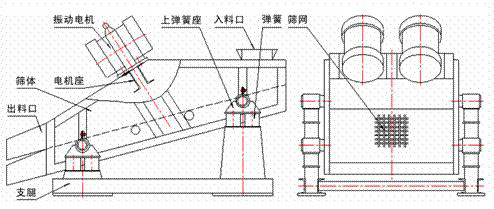

0918礦用重型振動篩結構：

ZSG系列礦用重型振動篩(重型振動篩)篩箱依靠兩臺相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。本機由篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。本系列篩機采用高性能、高壽命的 振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩振動電機安裝方式可分為上振式和下振式，減振器安裝方法可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

0918型礦用振動篩外形示意圖：

0918型礦用振動篩技術參數表：

0918礦用重型振動篩結構：

ZSG系列礦用重型振動篩(重型振動篩)篩箱依靠兩臺相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。本機由篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。本系列篩機采用高性能、高壽命的 振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩振動電機安裝方式可分為上振式和下振式，減振器安裝方法可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

0918型礦用振動篩安裝與調試：

把底架的槽鋼固定在基礎上，使同側前后支承座高差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均為2mm以內。橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不得大于2mm。用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。篩機各部分聯接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的間隙為30-50mm。篩機出廠時，雙振幅調為5―7mm，用戶可調整振動電機的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。

0918礦用振動篩維護與操作：

礦用振動篩在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異?，F(xiàn)象及聲響，空運轉時應保持平穩正常。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75攝氏度。連續空運轉4小時后，將各部位聯接螺栓重新緊固一次，以后再重復進行2-3次，帶料運轉時，給料要均勻，使物料勻布篩面，如物料跑偏，應調整給料點。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機使用3個月后加油一次，每半年小修一次，每年大修一次，并按振動電機說明書對振動電機進行維護、保養。
